作為一名合格的電工，要實現三相異步電動機的正反轉。我相信幾乎所有的電工朋友都能做到。那么如何實現單相電機的正反轉呢？

它和三相異步電機實現正反轉有什么區別？單相電機反轉前要加哪些電氣元件？所以，今天我就這些疑惑分享一些個人的看法。

在講單相電機的反向運行之前，我們先來看看三相異步電機的正反轉。眾所周知，三相異步電動機有三相繞組，每相繞組的電壓差為120。

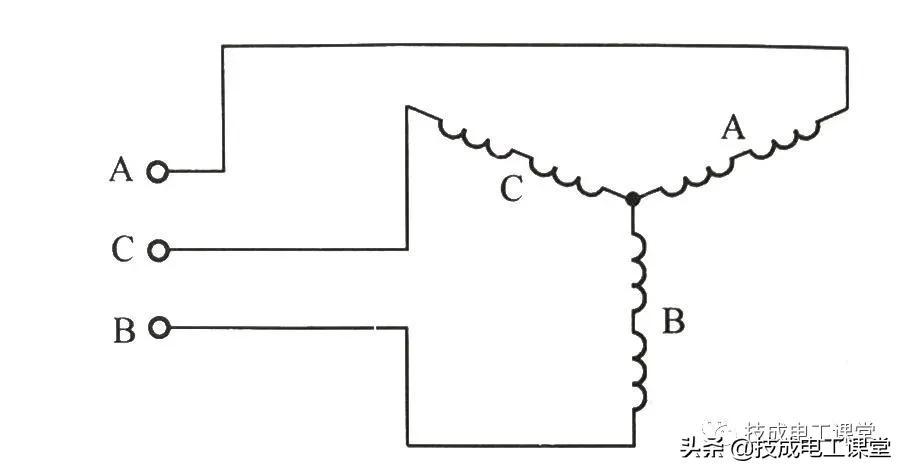

如下圖圖圖1所示，當電機的三相定子繞組(各相差120電角度)通以三相對稱交流電時，會產生旋轉磁場，切割轉子繞組，從而在轉子繞組中產生感應電流(轉子繞組為閉合路徑)。在定子旋轉磁場的作用下，載流的轉子導體會產生電磁力，從而在電機軸上形成電磁轉矩，驅動電機旋轉，電機旋轉方向與旋轉磁場方向相同。

圖1:三相異步電動機繞組示意圖

了解了三相異步電動機的旋轉原理后，如果要實現正反轉控制，只需要切換其供電相序中的任意兩相(我們稱之為換相)。通常B相不變，A相切換到c相，為了保證兩臺接觸器運行時電機的相序能可靠切換，接觸器上口接線要一致，接觸器下口相位要切換。

了解了三相異步電機的正反轉之后，我們?cè)賮?lái)看單相電機。單相電動機一般指由單相交流電源(AC220V)供電的小功率單相異步電動機。這種電機通常在定子上有兩相繞組，轉子為普通鼠籠式。

兩相繞組在定子上的分布和電源的不同會產生不同的起動和運行特性。也就是說，改變對兩相繞組的供電就可以實現不同的運行方向，如圖2所示。

圖2:單相電機正反向電源接入示意圖

為了使單相電機自動旋轉，通常在定子上加一個起動繞組(如圖2所示)，在空間上與主繞組相隔90，并串聯一個合適的電容器，使起動繞組與主繞組之間的相位差約為90，這就是所謂的分相原理。

這樣，兩個在時間上相差90的電流流入兩個在空間上相差正90的繞組，就會在空間上產生一個(兩相)旋轉磁場。在這個旋轉磁場的作用下，轉子可以自動啟動。

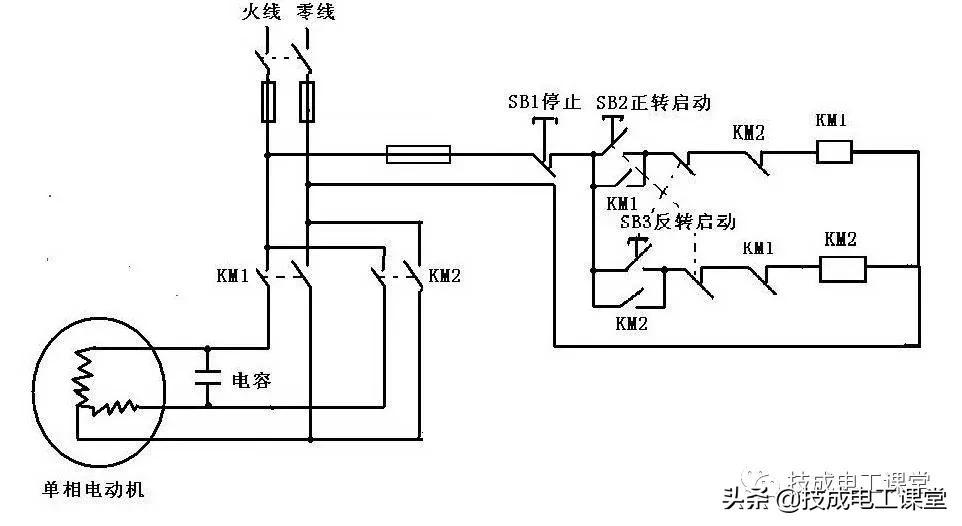

當需要改變電機方向時，只需切換主副繞組的L線端，就可以改變主副繞組在原正轉中的順序，將正轉中的主繞組換成副繞組，副繞組換成主繞組， 從而使時間上相差90度的電流流入空間上相差負90度的兩個繞組，最終可以實現反向運行。 如圖3所示，單相電機正反轉控制示意圖。

圖3:單相電機正反轉控制示意圖

那么我們就回到文章開頭拋出的三個問題：?jiǎn)蜗嚯姍C(jī)如何實現正反轉？

它和三相異步電機實現正反轉有什么區別？單相電機反轉前要加哪些電氣元件？相信看完這篇文章，你心里應該有答案了吧！
