現(xiàn)在，有很多種開關。雖然接線原理差不多，但是很多人還是不知道怎么連接。今天給大家分享一下倒檔開關的連接方法，希望對你有所幫助。

我們需要了解倒順開關的作用。其作用主要是接通和斷開電源或負載，使電機正轉或反轉，主要用于單相和三相電機。目前主要用于需要雙向旋轉的場合，如電動車、吊車、電梯、升降機、刨床等。

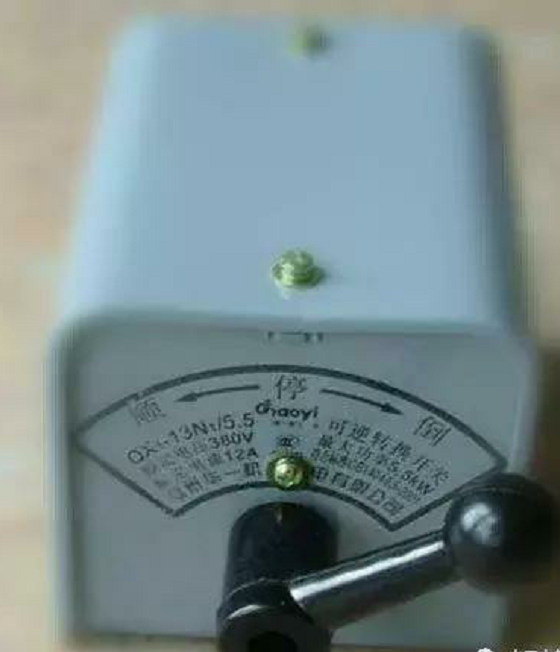

反轉開關有三個位置，中間位置是停止，一邊是順時針旋轉，另一邊是逆時針旋轉。簡而言之，它控制電機的正轉和反轉。如下圖所示：

倒順開關實物圖片

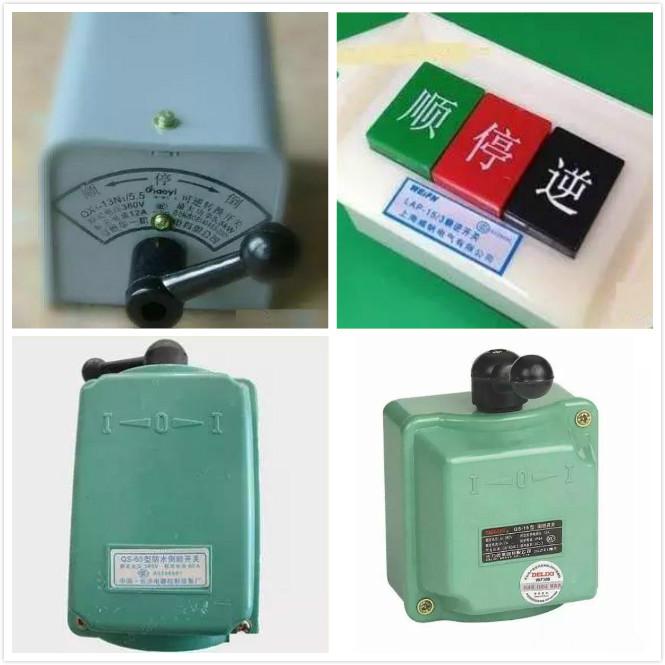

下面是一些反轉開關的圖片，大家看看。有幾種常用的。如下圖：

倒順開關原理

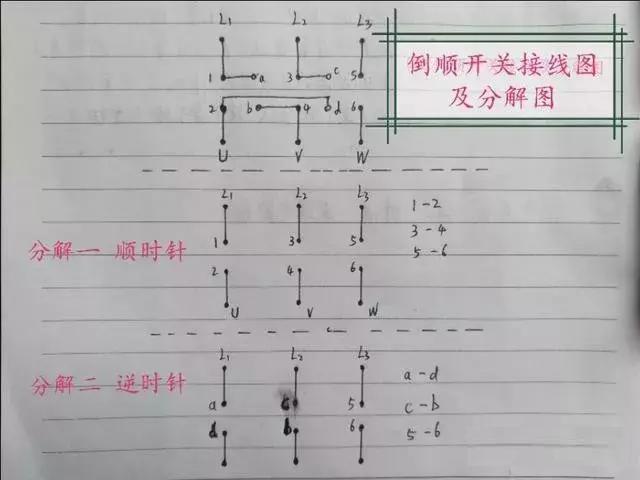

三相電源提供旋轉磁場，使三相電機旋轉。由于電源三相的連接方式不同，磁場可以順時針旋轉，也可以逆時針旋轉。為了改變轉向方向，只需改變電機電源的任何兩相順序。一般反向開關有兩排六個端子，調相觸點通過中間觸點達到換相的目的。以三相電機的換向開關為例，如下圖所示(換向開關接線圖和分解圖):

假設380v電源進線為L1、L2、L3，出線為U、V、w，假設內部觸點1-2、3-4、5-6為順時針，接通380V電機時，電機順時針旋轉。

如果在開關內部隨機改變兩相線序，a-d、c-b、5-6接點接通，接通380V電機后，電機逆時針旋轉。

一般換向開關一端接380V電源進線，另一端接380V電機連接線。

注意事項

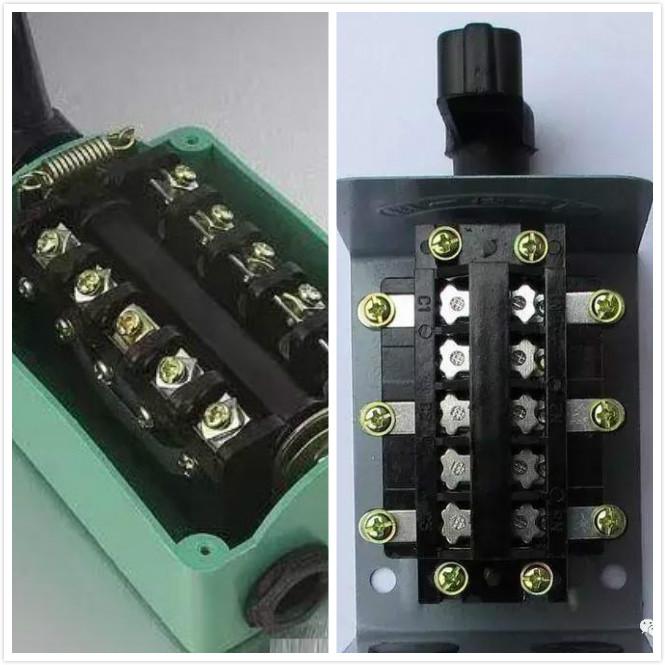

還有老式的倒順開關，接線麻煩?，F(xiàn)在一般用兩排6觸點的倒順開關。這兩款交換機的對比圖如下。新型其實就是內部連接觸點，直接連接觸點。

現(xiàn)在為了更安全的使用，這種開關的用戶越來越少，大多采用接觸器和按鈕組合控制，更加安全方便。
