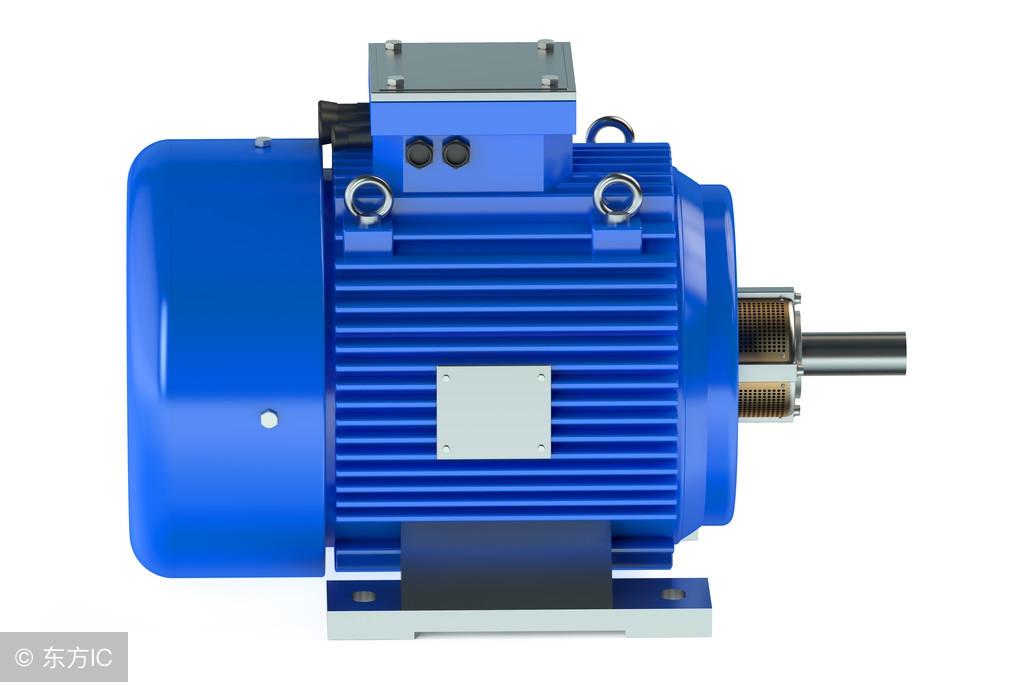

(圖1，電機)

電機的調速方式有很多種，有些是改變電源電壓，有些是改變電機的結構參數，從而改變電機的轉速。那么單相異步電動機常用的調速方法有哪些呢？今天就來聊聊這個話題。

單相異步電動機常用的調速方式

1、 串接電阻調速

PTC熱敏電阻有一個顯著的特點，就是隨著溫度的升高，電阻值逐漸增大。我們利用它的特性，在電機控制電路中串聯一個合適的PTC電阻來改變電壓，進而改變電機的運行速度。

在室溫下，PTC電阻非常小。電機正常啟動后，隨著電機溫度的升高，PTC電阻增大，使電機低速運轉。其速度控制電路如下：

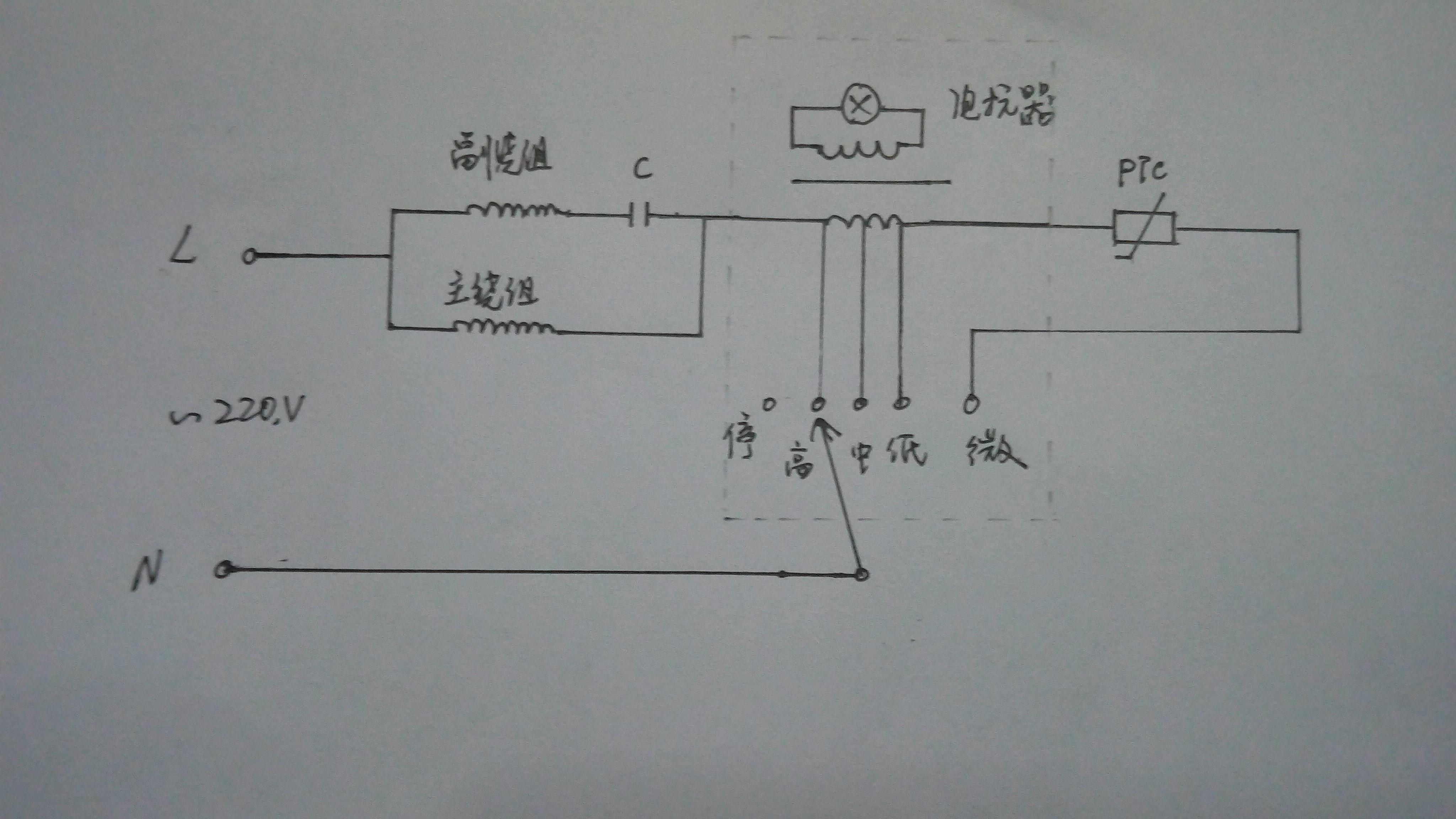

(圖2，系列PTC電阻速度調節)

2、 晶閘管調速

晶閘管調速是通過改變晶閘管的導通角來改變電機的波形，從而改變電壓的有效值來達到調速的目的。速度控制電路如下：

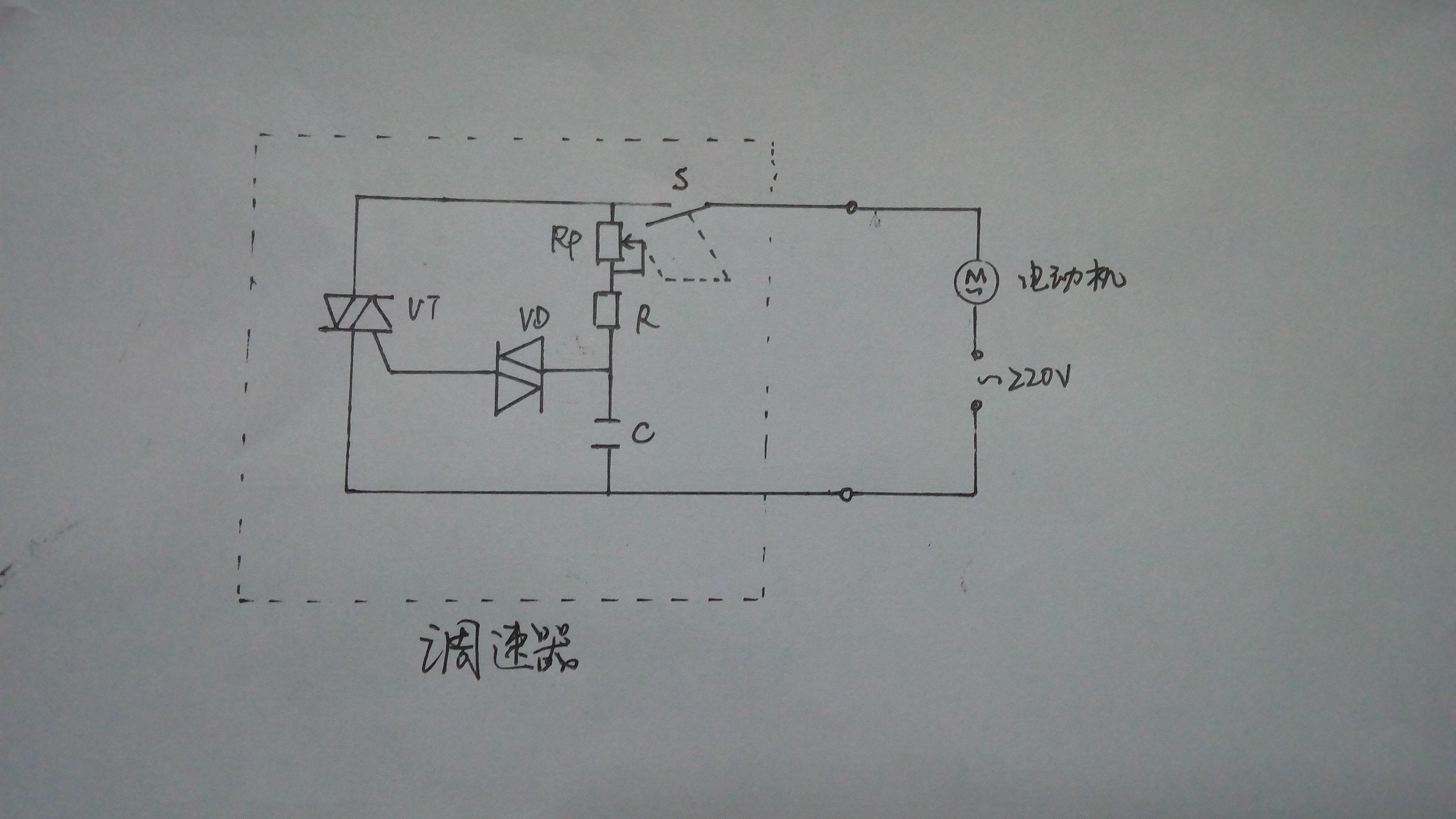

(圖3，晶閘管速度調節)

3、 串聯電抗調速

電機的主副繞組并聯，然后串聯帶抽頭的電抗器。速度開關在不同位置時，電抗器的壓降不同，從而改變電機端電壓，實現調速。調速開關接高擋，電繞組直接接電源，轉速高；調速開關接入中、低檔位，電機繞組串聯不同電抗器，使總帶寬增加，轉速降低。其速度控制電路如下：

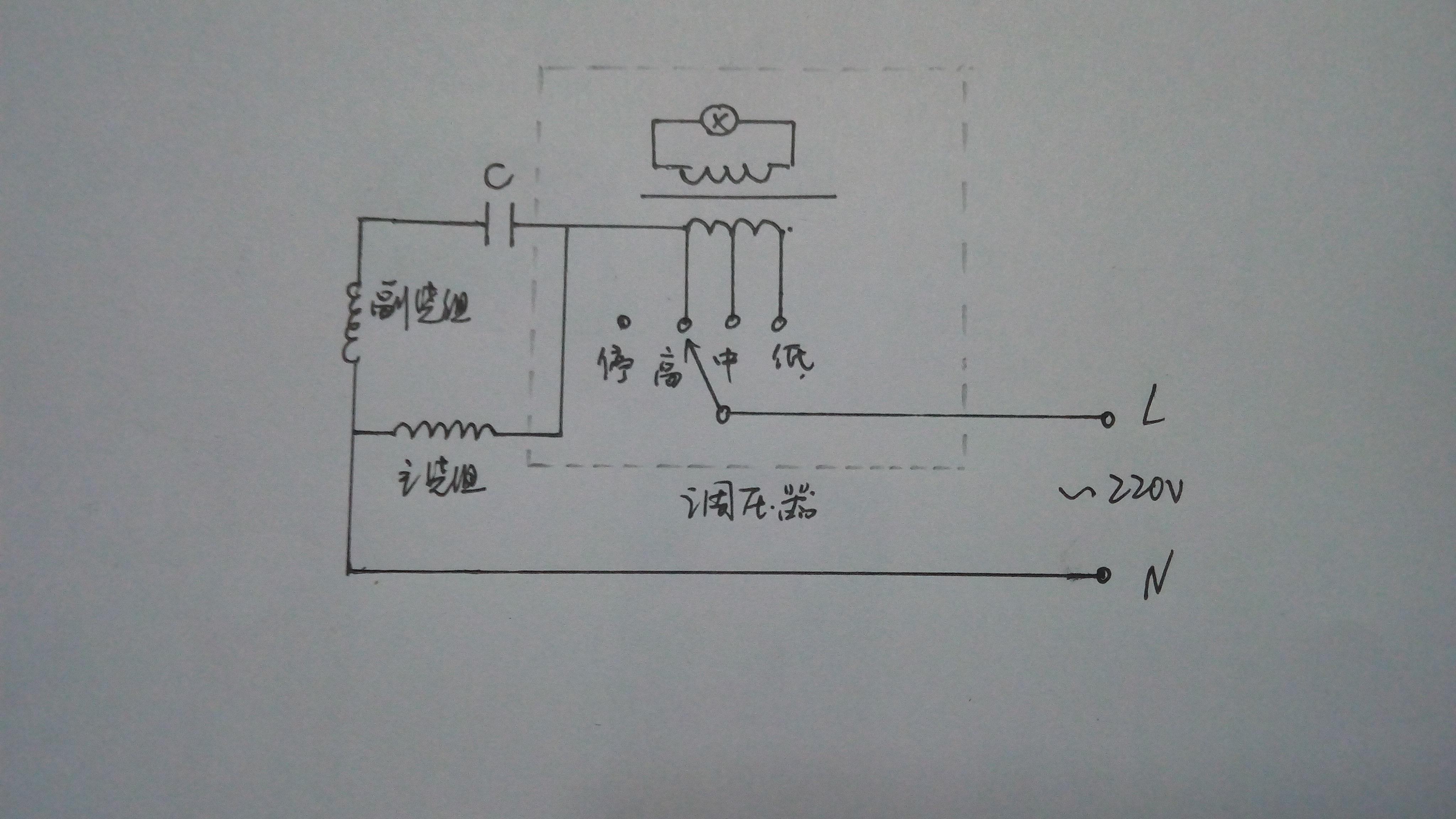

(圖4，串聯電抗速度調節)

4、 繞組抽頭調速

抽頭調速實際上是在定子槽中嵌入電抗，通過改變中間繞組與主副繞組的連接來調節磁場，從而調節電機的轉速。卷繞速度控制電路圖如下：

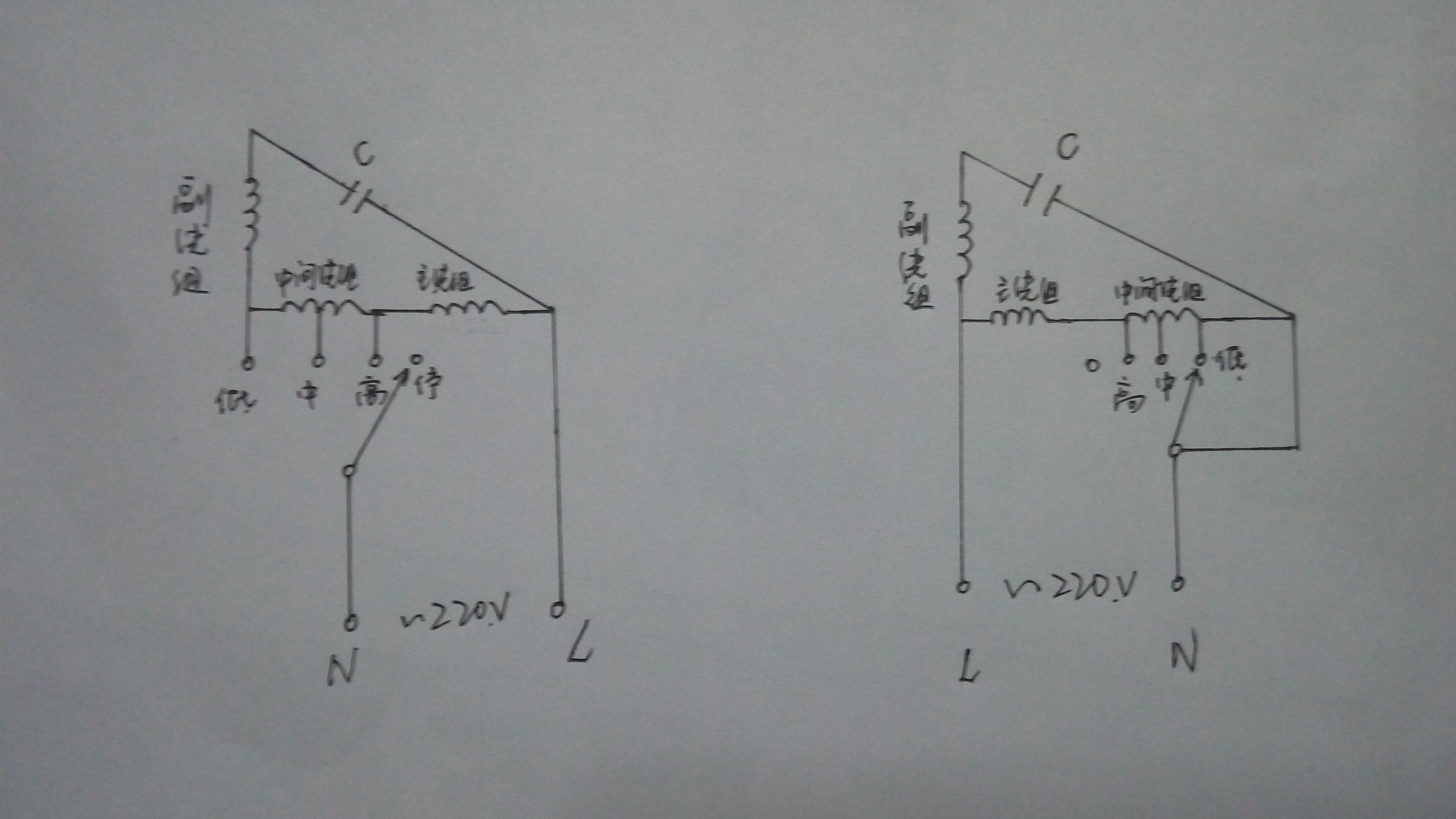

(圖5，繞組抽頭速度調節)

此外，還經常采用串聯電容調速、變極調速等方法。
