振動電機主要由一個電機及其兩個軸向延伸的偏心塊組成。它通過電機運轉時偏心塊轉動的慣性產生周期性變化的激振力。它是一種集電源和激勵源于一體的激勵電源。偏心塊產生的激振力通過電動機傳遞給振動機。只需調節外偏心塊與內偏心塊成一定角度，其激振力可從零無級調節到最大值。

該振動馬達可以根據在振動體上不同的安裝和組合形式產生不同的振動軌跡，從而有效地完成各種操作。是振動篩分機、振動給料機、振動落砂機等各種振動機械的通用激振源，廣泛應用于煤炭、冶金、礦山、電力、糧食、化工、鑄造等行業。

選擇合適的振動電機主要指以下幾個方面：

1.根據生產要求和振動篩的類型，首先確定所需的電機振動次數n(r/min)和雙振幅S(mm)。

1)六級振動電機(n=980r/min)，(S=8-12mm)適用于多層振動篩、圓振動篩和長距離輸送機。

2)四級振動電機(n=1460r/min)，(S=4-8mm)適用于輕型直線篩、旋轉篩和給料機。

3)雙級振動電機(n=2870r/min)，(S=2-4mm)適用于高頻振動篩、振動臺、料倉的防堵。

2.根據振動機械設備的設計形式，選擇不同數量的振動電機。

1)兩臺振動電機分別用于直線振動篩和礦用振動篩。

2)一臺振動電機用于圓形振動篩和旋轉振動篩。

3)直列式篩選用一臺或兩臺振動電機。

4)可以同時使用一個、兩個、四個、六個、八個或更多振動器。

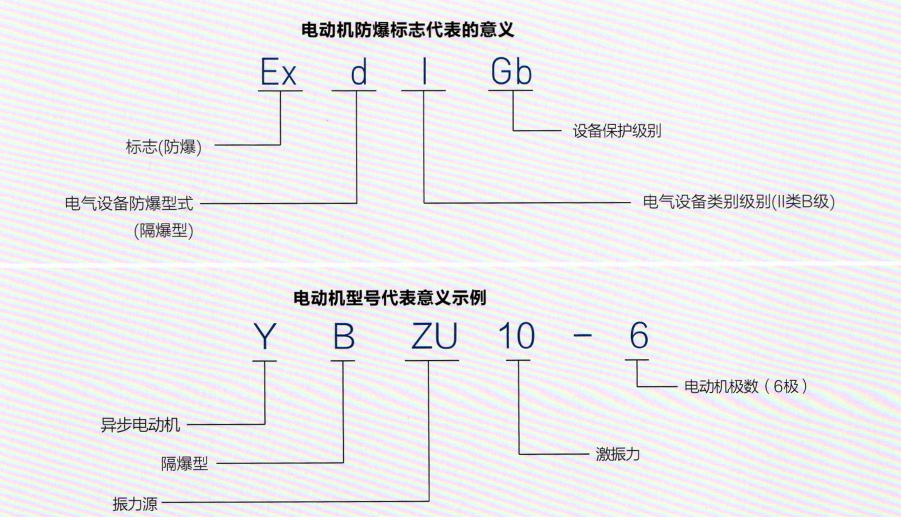

3.根據振動機械設備的重量計算振動電機的激振力。振動電機的型號命名，例如：YZU-10-6，10表示10KN的激振力，1 KN相當于100 KG，6表示六極電機。根據振動機本身的結構，振動重量包括振動機彈簧以上的設備重量、物料重量和振動電機重量。比如設備總重1000 KG，如果用一臺振動電機作為激振源，就要選擇16 KN或者20kn；如果使用兩個振動電機作為激勵源，則需要選擇8 KN或10 KN。所選振動電機的激振力必須高于設備總重量的30%，但兩者不能相等，否則會形成小馬拉大車的現象，容易導致振動電機過載損壞。

南洋防爆微特電機有限公司生產的YZU系列普通振源三相異步電動機適用于無爆炸危險的場所。

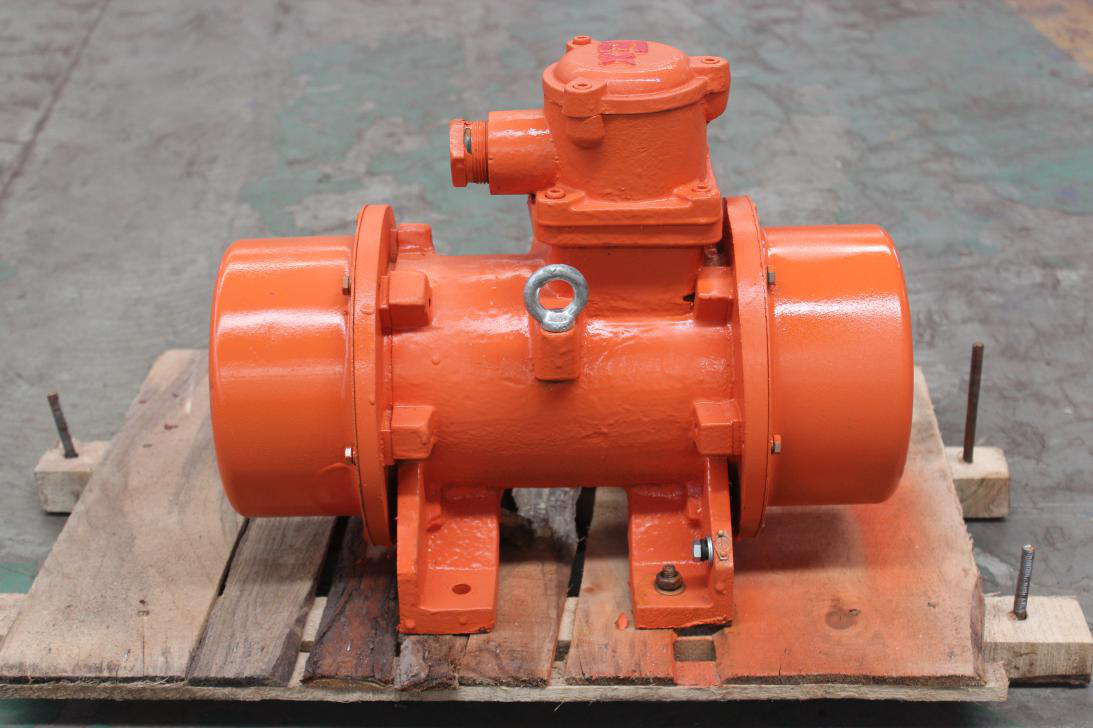

YBZU系列防爆振動源三相異步電動機具有防爆標志ExdIMb，適用于含有瓦斯或煤塵的I類爆炸危險場所驅動振動機械。

結構說明

整體建模和密封

該電機外形美觀，端蓋與底座、底座與接線盒、接線盒座與接線盒蓋、偏心塊罩與端蓋的結合面上設有密封圈或墊片。防塵設計可以防止?jié)駳?、灰塵和雨水進入電機。

定子

定子鐵心沖片采用氧化優質硅鋼片，電磁線為聚酯漆包銅線，絕緣為優質復合絕緣等。單元端部經過多次浸泡和烘烤后，用環氧樹脂包裹和涂覆。按JB/Z294和GB2423.4測試，具有優異的電氣、機械、防潮和熱穩定性。F級絕緣，電機平均熱負荷僅為同規格普通系列的54，溫升裕量約30K。

旋轉體

轉子沖片采用優質硅鋼片，鐵鋁轉子熱套在轉軸上；轉軸與轉子鐵芯的配合表加厚，最大撓度安全系數更大

電機采用單列圓錐滾子軸承，粗裝時調整間隙?？拐裨囼灪细窈螅姍C出廠。軸承壽命的計算值大于15000小時。軸承室配有注油和放油裝置，可以不停機、不解體加油。潤滑脂采用滴點高達190的4號二硫化鉬基潤滑脂。

使用條件

環境溫度：-20~ 40

海拔：不超過1000米

頻率：50Hz

電壓：YZU、YBZU10及以下127、380、660V，其余380/660V；

配額：連續配額S1開始全力以赴。
