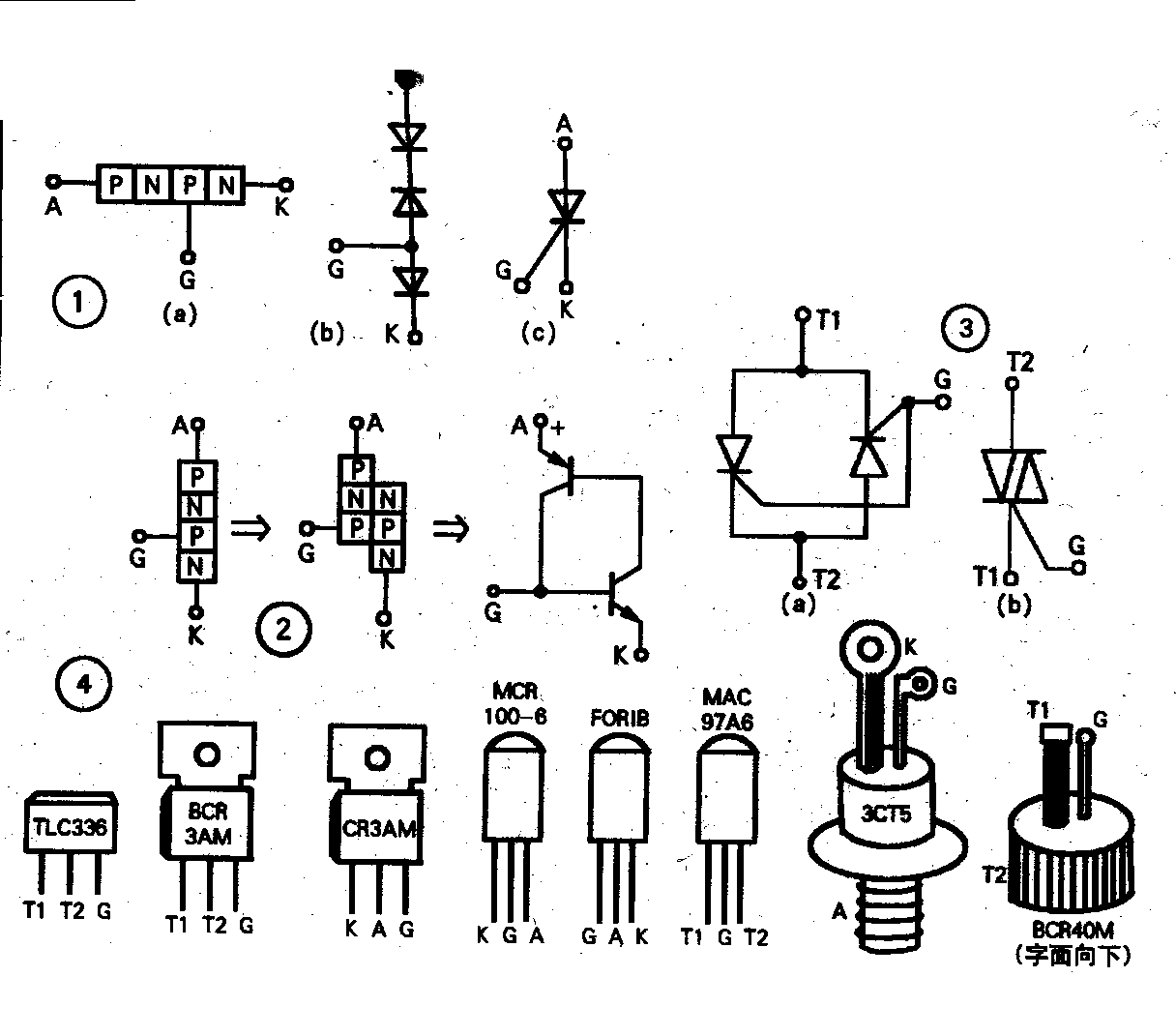

可控硅(SCR)也叫晶閘管，是一種常用的半導體器件，可以像門電路一樣控制電流。因此，可控硅還具有開關控制、調壓和整流的功能。晶閘管的種類很多，高壓電路中使用的晶閘管主要有單向晶閘管和雙向晶閘管。常見晶閘管的形狀如上圖所示。晶閘管有兩種，一種是單向的，另一種是雙向的。你能分辨出哪個是單向的，哪個是雙向的嗎？

具體區別：

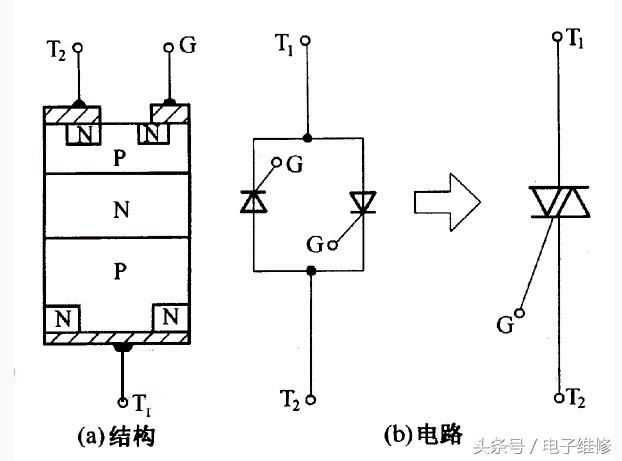

功能區別：?jiǎn)蜗蚓чl管簡稱SCR，雙向晶閘管簡稱TRIAC。單向晶閘管的引腳符號為K、G、A，其中G為柵極和控制極，A為陽極，K為陰極。三端雙向可控硅開關的引腳符號是T1、T2和G，其中G是柵極。另外兩個端子是主端子，用T1和T2表示，因?yàn)樗鼈兛梢噪p向?qū)щ姡躁帢O和陽極沒有區別。其特征在于，當G和T2的電壓相對于T1為正時，T2為陽極，T1為陰極。相反，當G和T2的電壓相對于T1都為負時，T1成為陽極，T2成為陰極。雙向晶閘管由于其正向和反向特性曲線的對稱性，可以在任一方向上導通。

工作狀態差異：如果在DC電路中使用單向晶閘管，一旦觸發信號接通，維持一定幅度的環流，晶閘管就會一直導通。除非關掉一次電源，否則可以關掉。如果用在交流電路中，如果在其直流電壓周期內收到觸發信號，它會一直導通，直到電壓過零點到來，由于沒有環流，它會自動關斷。在反向電壓期間，即使發送了觸發信號，由于A和K之間的反向電壓，晶閘管也保持在關斷狀態.

在雙向晶閘管的陽極T1和第二陽極T2之間，無論施加電壓的極性是正還是負，只要在控制電極G和陽極T1之間施加正負極性不同的觸發電壓，就可以觸發其處于低阻狀態。此時，T1和T2之間的電壓降也約為1V。雙向晶閘管一旦導通，即使觸發電壓丟失，它也能保持導通。只有當陽極T1和第二陽極T2的電流減小到小于保持電流時，或者當電壓極性改變并且在T1和T2之間沒有觸發電壓時，三端雙向可控硅開關才被切斷，然后只有當再次施加觸發電壓時，三端雙向可控硅開關才能被接通。

應用區別：?jiǎn)蜗蚩煽毓璞粡V泛應用于可控整流是因?yàn)橹挥挟?dāng)陽極電壓大于陰極電壓時，才在柵極施加一個控制電壓，反之，則與二極管單向?qū)ㄏ嗤?。需要注意的是，一旦開啟，柵極信號就無法關閉，只能通過移除負載或降低其兩端的電壓來關閉。然而，當施加正向或反向電壓時，三端雙向可控硅開關將在脈沖觸發時導通。導通具有開關功能，可控導通角具有調壓功能，因此雙向晶閘管可以在交流電路中實現開關和調壓的雙重功能。目前，可控硅應用于各個領域，電機軟啟動器是可控硅的典型應用。
