為什么總是在電路里擺兩個0.1uF和0.01uF的電容？

01 旁路和去耦

旁路電容和去耦電容這兩個概念在電路中很常見，但要真正理解并不容易。

要理解這兩個詞匯，還得回到英文語境中去。

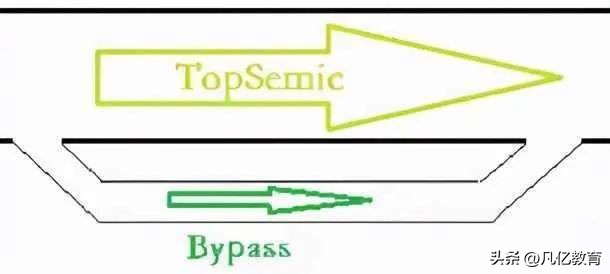

Bypass在英文里是切一條路的意思，在電路里也是這個意思，如下圖。

Couple在英語中是一對的意思，引申為配對、耦合的意思。如果系統A的信號引起了系統B的信號，那么就說系統A和系統B之間存在耦合現象，如下圖所示。去耦意味著削弱這種耦合。

02 電路中的旁路和去耦

如下圖所示，DC電源為芯片IC供電，電路中集成了兩個電容。

1）旁路

如果電源受到干擾，通常是頻率很高的干擾信號，可能會使IC無法正常工作。

在電源附近并聯一個電容C1，因?yàn)樵撾娙輰?duì)DC開路，對交流電阻低。

頻率較高的干擾信號通過C1流回地面，原本要通過IC的干擾信號通過電容短路流向GND。C1這里是旁路電容器的功能。

2）去耦

由于集成電路的工作頻率普遍較高，當IC啟動或工作頻率切換時，會在電源導體上產生較大的電流波動，這種干擾信號會直接反饋到電源上，使其產生波動。

在IC的VCC電源端口附近并聯一個電容C2。由于電容具有儲能功能，可以向IC提供瞬時電流，減少IC電流波動干擾對電源的影響。這里，C2充當去耦電容。

03 為什么要用2個電容？

回到本文開頭提到的問題，為什么要用0.1uF和0.01uF的兩個電容？

電容和容抗的計算公式如下：

電容與頻率和電容成反比。電容越大，頻率越高，容抗越小。可以簡單理解為電容越大，濾波效果越好。

然后有了0.1uF的電容旁路，再加一個0.01uF的電容不是浪費嗎？

實際上，對于特定的電容器，當信號頻率低于其自諧振頻率時，它是電容性的，當信號頻率高于其自諧振頻率時，它是電感性的。

當用0.1uF和0.01uF的兩個電容并聯時，相當于拓寬了濾波頻率范圍。
