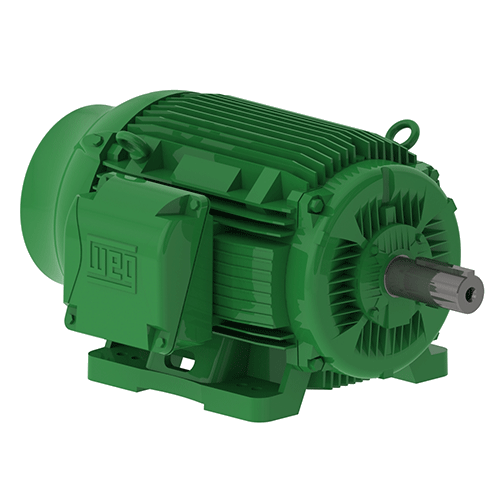

WEG 通過使用自主研發的新分析設計軟件，比如結構分析軟件和流體動力學以及電氣設計優化軟件，設計出 W22 全新系列電機，高效率等級超過 IE4 標準，噪音水平大幅降低。作為 WEG 全球領先的產品，集團決定向亞洲市場逐步推出，首先引進 W22系列 315L，355M/L和355A/B 機座號電機，功率范圍從 110KW 到 500 KW，極數從 2P 到 8P，產品更緊湊、更美觀。
1.1 電機
功率：110kW 至 500kW
極數：2P 至 8P
電壓：380-415/660V
顏色：IE2 (RAL5009); IE3 & IE4 (RAL6002)
1.2 銘牌
1. 電機代碼
2. 三相
3. 額定電壓
4. 工作制
5. 效率
6. 機座號
7. 防護等級
8. 絕緣等級
9. 溫升
10. 頻率
11. 電機額定功率
12. 滿載轉速
13. 額定運行電流
14. 功率因數
15. 環境溫度
16. 服務系數
17. 海拔
18. 電機重量
19. 軸伸端軸承型號
20. 非軸伸端軸承型號
21. 軸承油脂型1.3 接線盒
W22 系列電機接線盒是由 FC-200 鑄鐵制成，和用于制造機座和端蓋的材料一樣。它是由對角線接線盒組裝，便于安裝接線盒處理。W22 系列接線盒更靠近電機驅動端，這種設計有利于電機機座的散熱，能夠減少電機的工作溫度，另外接線盒可以通過轉接板來左右以及頂部接線盒的互換。
1.4 電機機座
W22 系列電機機座由 FC-200 鑄鐵制成，提供足夠的機械強度以滿足苛刻的應用需求。
散熱片的設計大程度的減少了液體和灰塵的進入。
電機有四個螺紋孔，便于安裝吊環。
1.5 接地端子
W22 系列 315L，355M/L和355A/B 機座號電機提供兩個接地，一個在機座里面，另一個在接線盒里。
1.6 風扇罩
W22 系列 315L，355M/L和355A/B 機座電機使用鑄鐵風扇罩，采用空氣動力學設計，更顯著的降低了噪聲等級，并優化散熱片之間的氣流，從而改善熱交換。
1.7 端蓋
驅動端的端蓋采用散熱片設計，可提高散熱效果，確保較低的軸承工作溫度，從而延長潤滑間隔。通風對于電機的熱性能至關重要，端蓋緊固螺釘?shù)奈恢檬沟貌粫?huì)阻礙氣流穿過任何散熱片，從而有助于更好的熱交換。
備注：
1. 戶外電機需要考慮: 特殊油漆;內部特殊處理，加熱帶(可根據環境惡劣程度來選擇)
2. 戶外立式電機需要考慮防雨罩。
1.8 噪聲強度
W22 電機采用低噪聲設計，符合IEC 60034-9 標準及相應聲壓級。表1和表2分別為50Hz和60Hz下測得的聲壓級，單位為dB(A) 允許容差+3dB)。
1.9 振動強度
電機的振動與其在應用上的組裝密切相關，因此，通常希望在安裝和操作條件下進行振動測量。然而，為了允許測試的再現性和獲得比較測量的方式評估由電機本身產生的振動，有必要在受控的測試條件下，在機器未耦合的情況下執行這種測量。此處描述的測試條件和振動限制是依照 IEC 60034-14中的規定。
振動的強度是指在所有推薦的測量點和方向中發現的大振動值。下表顯示了 IEC 標準60034-14中振動強度的推薦允許值，用于振動等級A和B。
W22 電機采用半鍵動態平衡，標準型滿足 IEC 60034-14標準中描述的A級振動等級(無特殊振動要求)。作為可選項，可以提供符合B級振動的電機。
1.10 抗沖擊性
W22電機符合EN 62262:2002 - 電氣設備外殼提供的防外部機械沖擊(IK代碼)- 中定義的沖擊水平 IK08(5J的機械沖擊)， 因此可確?？量虘?yīng)用的卓越機械強度。
1.11 軸
W22 機座號為 315L, 355M/L 與 355A/B的電機軸采用AISI 4140鋼材質。可選配滾柱軸承，以用于滑輪與傳送帶等受徑向負載較大的應用場所。關于軸端大允許徑向與軸向負載的信息，見1.12項內的表5、6與7。
重要提示：當配備滾柱軸承時，必須鎖定非驅動端軸承，這需要更換非驅動端軸承蓋。如需更多信息，請聯系WEG 售后部門。
1.12 軸承
W22電機標配深溝球軸承。對于機座號為315L,355M/L與 355A/B的電機，可選配NU系列滾柱軸承，安裝在重載應用的電機上，在這些應用中可能發生高徑向載荷，例如：皮帶輪和皮帶傳動應用。
注：L10壽命指大標示負載下至少90%軸承可達到的預期壽命時數。標準配置下的大允許徑向與軸向負載見下表5與6。大徑向負載值不考慮軸向負載，同樣大軸向負載不考慮徑向負載。既有軸向負載又有徑向負載時的軸承壽命，請聯系WEG 獲取相關信息。
重要提示：
1 - 特殊應用
電機在非正常條件(如環境溫度、海拔、軸向與徑向負載大于本文檔各表所示值)下運行時，需要不同于此處示值的特殊潤滑周期。
2 - 滾柱軸承
為確保正常運行，滾柱軸承有小徑向負載的要求。對于直接耦合配置或2 極電機，不建議使用滾柱軸承。
3 - 變頻器驅動電機
當電機由變頻器驅動且轉速高于正常情況時，可能會縮短軸承壽命。轉速本身就是在確定軸承壽命時需要考慮的影響因素之一。
4 - 電機安裝配置被更改
如果水平安裝的電機需要垂直工作，潤滑周期應減半。
5 - 徑向推力值
下表中徑向推力數值考慮了負載作用點，即軸端長度中點L/2處與軸末端L頂端處。
備注：在帶雙軸伸的電機上，有關大允許軸向和徑向負載的詳細信息，請咨詢WEG。
1.13 噴漆
W22 電機上使用的標準噴漆方案符合 DIN EN ISO 12944-2標準中規定的大氣腐蝕性類別“C2”。 本噴漆計劃適用于正常環境、輕微惡劣環境、有防護或無防護的應用場所，以及相對濕度較低、溫度變化規律，環境中含有SO2的工業應用場所。
對于機座號315L, 355M/L 與 355A/B的電機使用WEG 內部涂漆計劃203A(內部名稱)：
底漆：紅色氧化物，醇酸樹脂底漆，小干涂層厚度為20微米，
表面處理：醇酸樹脂基合成搪瓷涂料，小干涂層厚度為40微米。
注意：對于直接暴露使用在酸堿性氣體、溶劑及含鹽等物質的應用場所的電機，不推薦使用本噴漆計劃。
可以有針對性的選擇其它噴漆計劃，這樣可以保證在具有侵蝕性的環境提供額外保護。
