我們先來看看單相電機的結構。

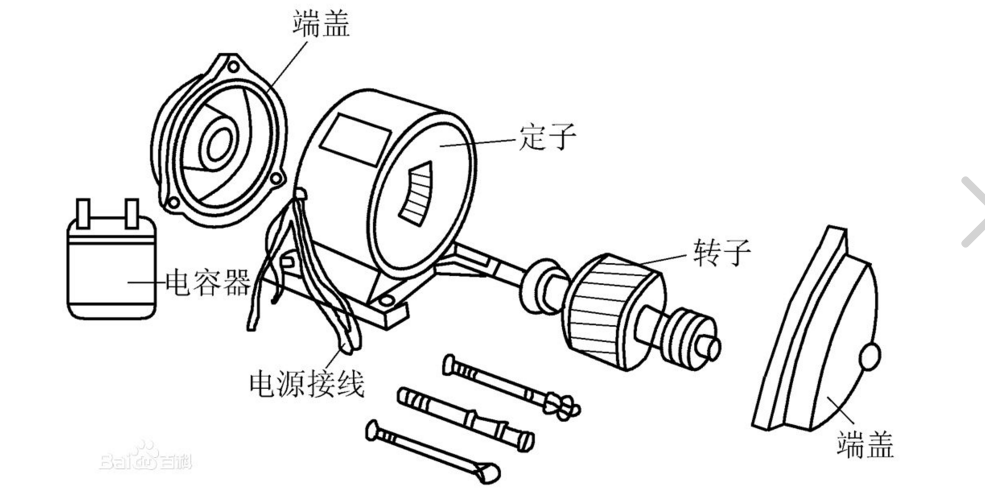

分解圖

單相電機通電后，電機會形成一個交變磁場，這個交變磁場會分解成兩個速度相同但方向不同的磁場。此時轉子是靜止的，相對靜止。但只要給它一個外力，它就會沿著力的方向旋轉。所以增加了一個起動繞組，在空間上與主繞組相隔90度，可以增加一個電容來實現正反轉。

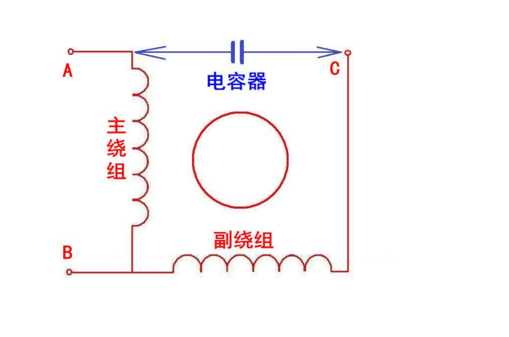

這是他們之間的關系。

所以我們可以通過測量A、B、C三點之間的電阻來判斷內部結構，電阻大的A、C組實際上是主副繞組串聯的結果，所以剩下的B線是公共端，A、C的兩端實際上是電容的兩端。切換這兩點可以實現正反轉。可以在電容器的兩端和公共點之間測量電阻。一般次級繞組是電阻大的那個，主繞組是電阻小的那個。

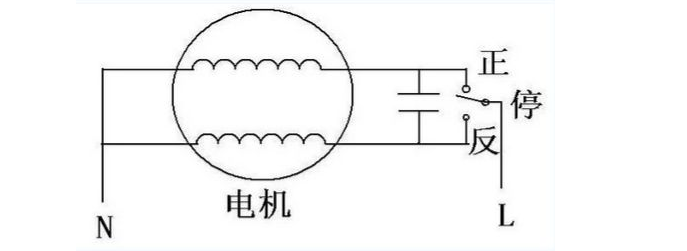

電容兩端切換，實現正反轉。

那么應該使用哪個范圍的電阻呢？

公式R=l/s 為電阻率，l為材料長度，單位為米，s為截面積，計算結果為。從公式中可以看出，在同等條件下，截面積越大，電阻越小，大電機繞組的銅線越粗，但電阻其實并不大，十幾歐姆左右，有的甚至幾歐姆。小型電機繞組的電阻相對較大。有些小電機功率幾十瓦，繞組電阻卻有幾百歐姆。如果鋁線的電阻更高，幾千歐姆是正常的。因此，可以使用小量程的萬用表電阻。

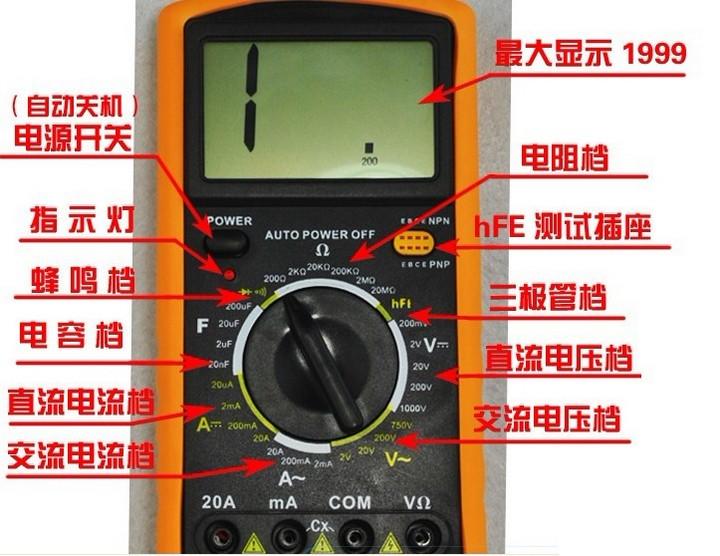

萬用表檔位介紹

另一方面，普通端子是火線還是零線？

其實無所謂。單相插頭看你怎么插。

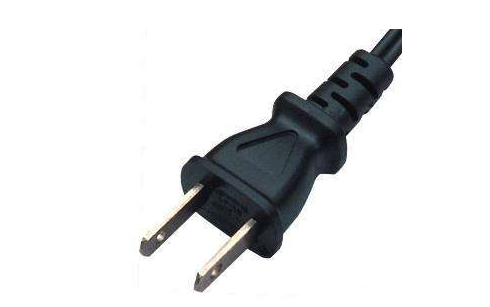

插頭

為什么電機上有那么多引出線？怎么布線？

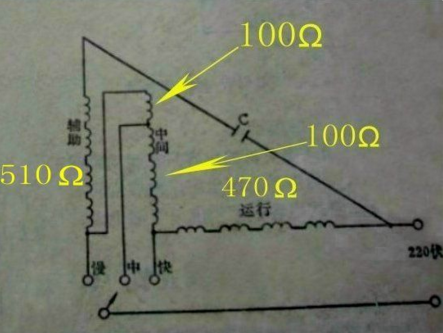

其實加電阻是為了實現調速。

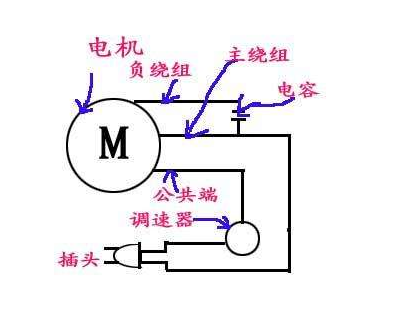

調速器的位置可以理解為電位器，可以改變電阻調速。

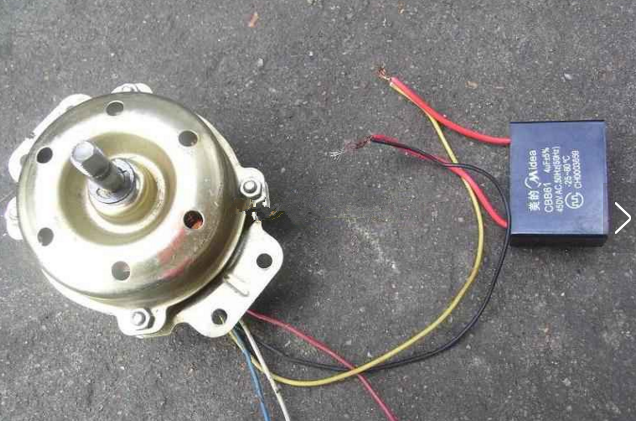

這就一目了然了，黑一般是公端。

好，就這樣玩。

其他出線也一樣。如果電線顏色不一樣，只能用萬用表測量電阻慢慢辨別。

單相電機一定要加電容嗎？

不，罩極電機、串勵電機、分相電機等不需要電容器。我們只是說一些家里常見的小功率電機。
